0x00 前言

  • 在本文中,我们将使用不同的Nmap Ping扫描来扫描发现目标主机。

  • 一个系统管理员可能只会使用Ping来检测某个主机是否存活,但一个安全人员可能会使用各种方法绕过防火墙进行检测。

  • 在Namp中使用Ping扫描来检测主机是否存活。我们知道在默认情况下,Ping发送ICMP回应请求,并在系统处于活动状态时获取ICMP响应回复。默认情况下,Ping扫描发送一个ARP数据包来获取主机是否存活。

  • Nmap会根据它扫描的网络来改变它的扫描方式。
    1.如果扫描的时本地网络,Nmap在每次扫描时发送ARP数据包
    2.如果是扫描外网就发送以下请求数据包:

  1. ICMP回应请求

  2. ICMP时间戳请求

  3. TCP SYN到端口443

  4. TCP ACK到端口80

  • 在本文,我们使用-disable-arp-ping属性来更改Nmap的扫描行为,将本地网络当作外网。


0x01 开始

  • 为了在不使用ARP请求数据包的情况下识别存活主机,Nmap使用称扫描的-sP选项。我们可以使用-sn标志,这意味没有端口扫描也称为Ping扫描。

  • 我的IP:172.17.0.1【Ubuntu】

  • 目标IP:172.17.0.2 【Ubuntu】- docker
    > sudo nmap -sP 172.17.0.2 -disable-arp-ping



Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-06 16:58 CST Nmap scan report for 172.17.0.2 Host is up (0.00013s latency). MAC Address: 02:42:AC:11:00:02 (Unknown) Nmap done: 1 IP address (1 host up) scanned in 0.31 seconds

或者

sudo nmap -sn 172.17.0.2 -disable-arp-ping



Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-06 16:59 CST Nmap scan report for 172.17.0.2 Host is up (0.000096s latency). MAC Address: 02:42:AC:11:00:02 (Unknown) Nmap done: 1 IP address (1 host up) scanned in 0.29 seconds

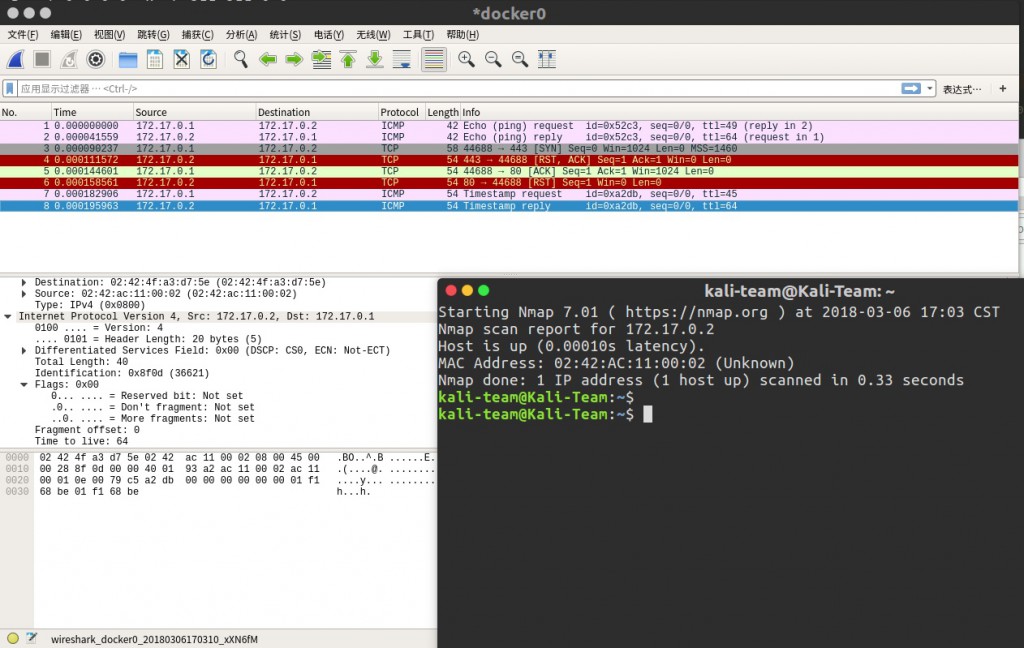

  • 从上面可以看到它发现有一台主机存活。再看下面的图片,由于我使用了参数--disable-arp-ping禁用了本地网络扫描的ARP请求数据包,所以这里并没有看到ARP请求。


  • 通过wireshark可以看到这连个网络之间的请求和响应

  • ICMP回应请求

  • ICMP回应回复

  • TCP SYN到端口443

  • TCP RST,ACK到端口443

  • TCP ACK到端口80

  • TCP RST到端口80

  • ICMP时间戳请求

  • ICMP时间戳答复

防Ping扫描

  • 现在我在docker中用IPTABLES设置防火墙规则来拦截刚刚看到的ICMP数据包和443端口上的TCP SYN数据包还有80端口上的TCP ACK数据包,就应该可以防Ping扫描来了。

出了点状况

docker的iptables出了问题
- 现在我的IP改为:192.168.43.236
- 目标IP改为:192.168.43.132 (虚拟机)

  • 好,我们接着上面在目标主机设置防火墙:



sudo iptables -I INPUT -p ICMP -j DROP sudo iptables -I INPUT -p tcp --tcp-flags ALL ACK --dport 80 -j DROP sudo iptables -I INPUT -p tcp --tcp-flags ALL SYN --dport 443 -j DROP

  • 现在我们在来扫一下,看到并没有检测到有存活主机,这说明我们配置的防火墙成功拦截了Nmap的Ping扫描。



sudo nmap -sn 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-06 23:46 CST Note: Host seems down. If it is really up, but blocking our ping probes, try -Pn Nmap done: 1 IP address (0 hosts up) scanned in 3.08 seconds

使用TCP SYN Ping绕过防火墙

  • 下面的就可以发现存活主机了哦。



sudo nmap -sP -PS 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-07 20:11 CST Nmap scan report for ubuntu (192.168.43.132) Host is up (0.00062s latency). MAC Address: 08:00:27:7D:2A:31 (Oracle VirtualBox virtual NIC) Nmap done: 1 IP address (1 host up) scanned in 0.31 seconds kali-team@Kali-Team:~$

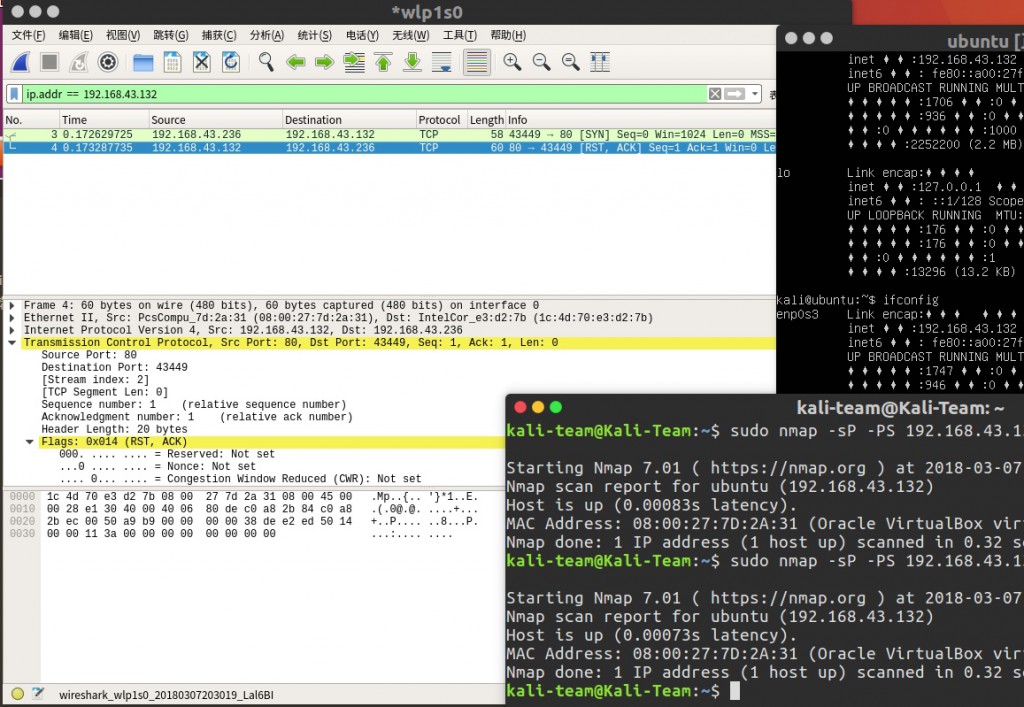

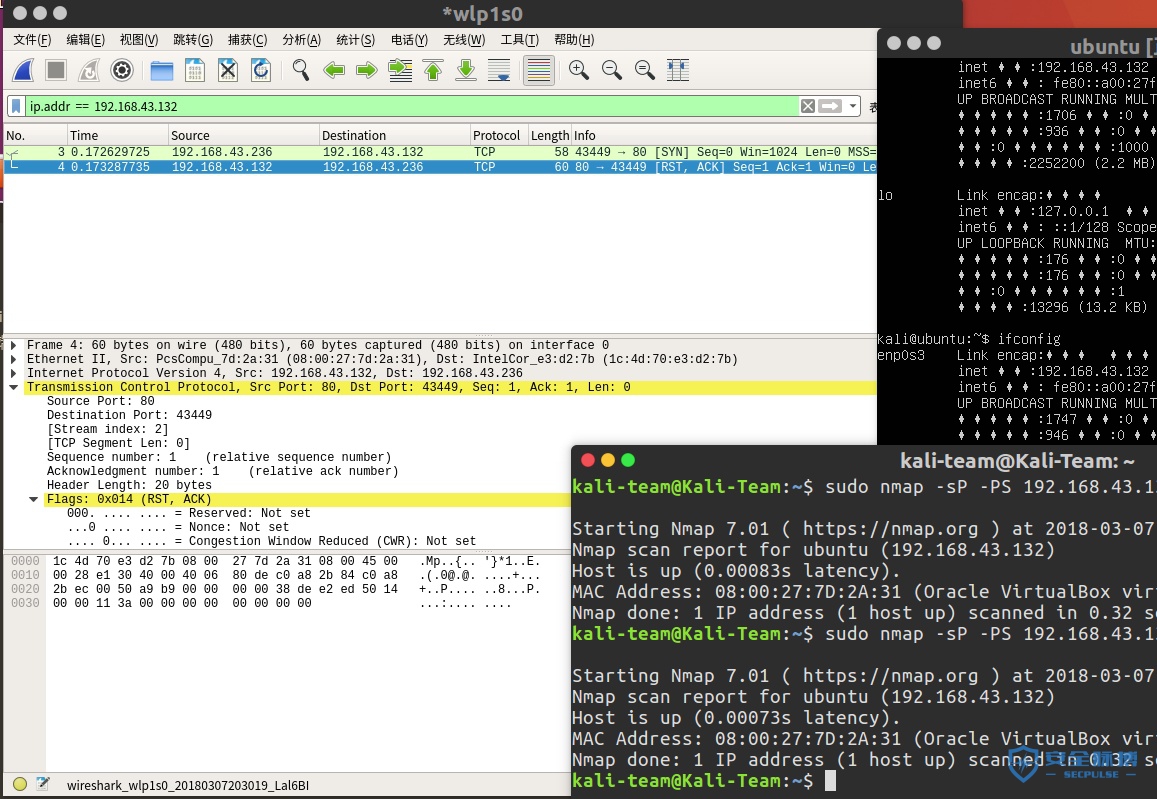

  • 现在我使用TCP SYN数据包Ping扫描绕过防火墙的规则,因为我们使用了-PS参数,-PS默认在80端口发送TCP SYN数据包;我们还可以指定端口,比如-PS443(指定443)端口。看下面的图就比较清楚了。


过滤TCP SYN Ping扫描

  • 升级一下,绕过管理员把TCP SYN数据包里的SYN数据包都过滤了怎么办?



sudo iptables -I INPUT -p tcp --tcp-flags ALL SYN -j DROP

  • 现在Nmap有扫描不到主机是否存活了



sudo nmap -sP -PS 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-07 21:01 CST Note: Host seems down. If it is really up, but blocking our ping probes, try -Pn Nmap done: 1 IP address (0 hosts up) scanned in 2.09 seconds kali-team@Kali-Team:~$

使用TCP ACK Ping绕过TCP SYN Ping

  • 为了绕过它,我们使用TCP ACK数据包的Ping扫描,所有要使用-PA参数来在80端口发送TCP ACK数据包,和上面一样也可以指定端口。



sudo nmap -sP -PA 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-07 21:06 CST Nmap scan report for 192.168.43.132 Host is up (0.00082s latency). MAC Address: 08:00:27:7D:2A:31 (Oracle VirtualBox virtual NIC) Nmap done: 1 IP address (1 host up) scanned in 0.36 seconds kali-team@Kali-Team:~$

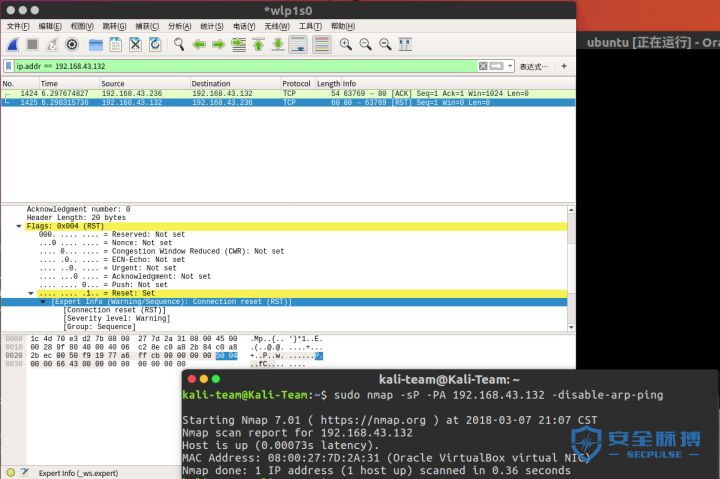

- 现在有发现可以检测到主机在线了。在上面的图片中你可以看到ACK数据包发送到80端口。目标以RST数据包回复。

再拦截上面的TCP ACK Ping扫描

  • 这次把防火墙设置成TCP连接中的ACK数据包都拦截掉。



sudo iptables -I INPUT -p tcp --tcp-flags ALL ACK -j DROP

  • 设置好了,试试效果



sudo nmap -sP -PA 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-07 21:18 CST Note: Host seems down. If it is really up, but blocking our ping probes, try -Pn Nmap done: 1 IP address (0 hosts up) scanned in 2.10 seconds kali-team@Kali-Team:~$

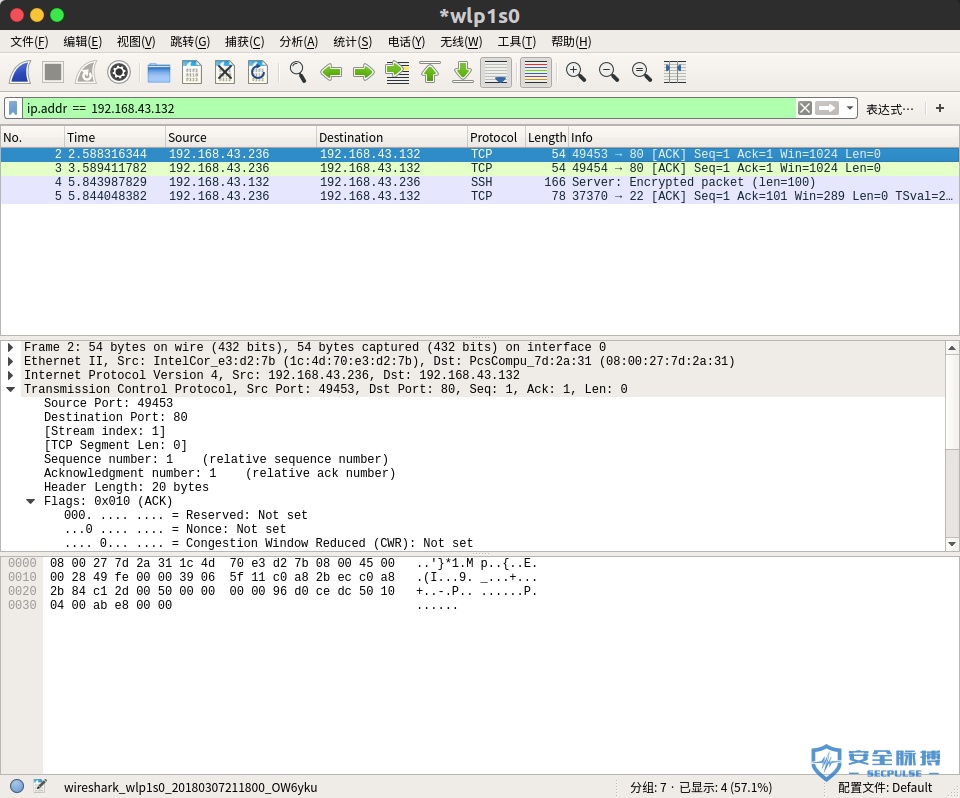

- 然后上次的方法又不行了是吧,然而目标主机并不鸟我,请忽视第三个ssh协议的,那是我ssh登录上执行命令的。

使用ICMP回环绕过TCP ACK Ping

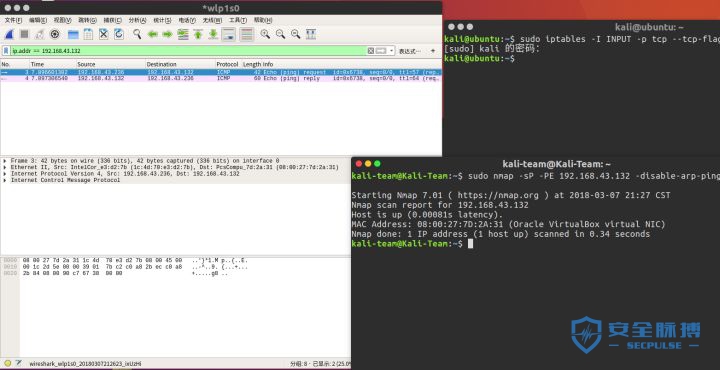

sudo nmap -sP -PE 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-07 21:25 CST Nmap scan report for 192.168.43.132 Host is up (0.00081s latency). MAC Address: 08:00:27:7D:2A:31 (Oracle VirtualBox virtual NIC) Nmap done: 1 IP address (1 host up) scanned in 0.49 seconds kali-team@Kali-Team:~$


- 我们要用Ping扫描ICMP数据包来绕过刚刚的规则,所以我们要使用-PE参数发送ICMP回环数据包。

再拦截上面的ICMP回环



sudo iptables -A INPUT -p icmp -m icmp --icmp-type echo-request -j DROP

  • 设置好了,试试效果

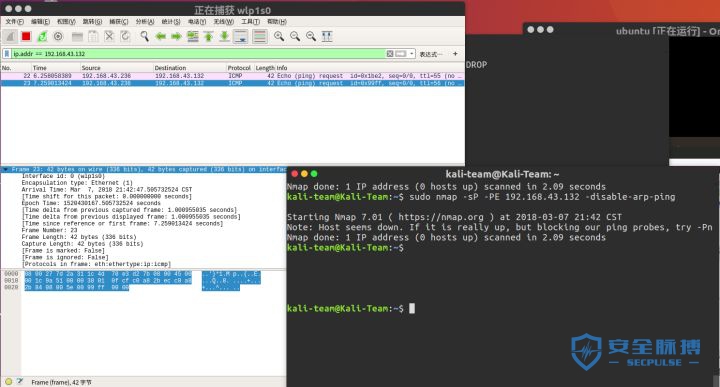

sudo nmap -sP -PE 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-07 21:42 CST Note: Host seems down. If it is really up, but blocking our ping probes, try -Pn Nmap done: 1 IP address (0 hosts up) scanned in 2.09 seconds kali-team@Kali-Team:~$


- 目标也没有回应,拦截成功。

使用ICMP时间戳Ping绕过ICMP回环



sudo nmap -sP -PP 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-07 21:46 CST Nmap scan report for 192.168.43.132 Host is up (0.00087s latency). MAC Address: 08:00:27:7D:2A:31 (Oracle VirtualBox virtual NIC) Nmap done: 1 IP address (1 host up) scanned in 0.35 seconds kali-team@Kali-Team:~$

  • 我们使用Ping扫描和ICMP数据包来绕,所以我们要使用-PP参数来发送ICMP时间戳数据包。

我再拦截所有ICMP扫描



sudo iptables -I INPUT -p ICMP -j DROP

  • 设置好了,试试效果



sudo nmap -sP -PP 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-07 21:59 CST Note: Host seems down. If it is really up, but blocking our ping probes, try -Pn Nmap done: 1 IP address (0 hosts up) scanned in 2.10 seconds kali-team@Kali-Team:~$

  • 看,又发现不了主机了,拦截也起作用了。

  • 注意:这会把你的ssh断开,不让你连接。可以输入下面命令清空防火墙规则。



sudo iptables -F

使用UDP绕ICMP扫描

  • 上面我们已经学了很多种检测主机是否存活的方法了,就上一个防火墙的配置已经把ICMP扫描拦截了,或者把TCP的数据包拦截了,这样我们就很难知道主机是否存活。到这里我们来学习另一种方式:UDP扫描,所以我们要用-PU参数。



sudo nmap -sP -PU 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-07 22:11 CST Nmap scan report for 192.168.43.132 Host is up (0.00086s latency). MAC Address: 08:00:27:7D:2A:31 (Oracle VirtualBox virtual NIC) Nmap done: 1 IP address (1 host up) scanned in 0.35 seconds kali-team@Kali-Team:~$


- 看到目标回复Destination unreachable (Port unreachable)没,这就表示主机还活着。

再再把UDP拦截了



sudo iptables -I INPUT -p ICMP -j DROP sudo iptables -I INPUT -p tcp --tcp-flags ALL ACK --dport 80 -j DROP sudo iptables -I INPUT -p tcp --tcp-flags ALL SYN --dport 443 -j DROP sudo iptables -I INPUT -p udp -j DROP

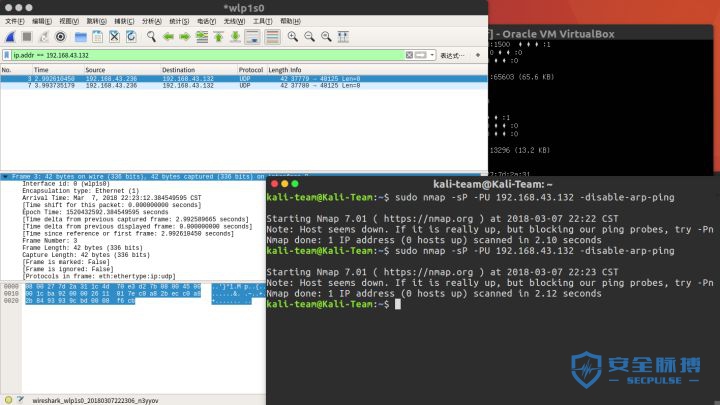

  • 配置好上面的就反人类了。UDP扫描没发现主机存活。



sudo nmap -sP -PU 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-07 22:22 CST Note: Host seems down. If it is really up, but blocking our ping probes, try -Pn Nmap done: 1 IP address (0 hosts up) scanned in 2.10 seconds kali-team@Kali-Team:~$


利用协议绕过UDP和Ping

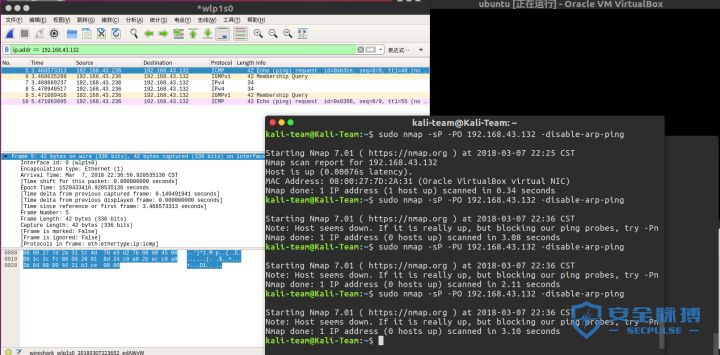

sudo nmap -sP -PO 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-07 22:25 CST Nmap scan report for 192.168.43.132 Host is up (0.00078s latency). MAC Address: 08:00:27:7D:2A:31 (Oracle VirtualBox virtual NIC) Nmap done: 1 IP address (1 host up) scanned in 0.35 seconds kali-team@Kali-Team:~$


- 在ICMP TCP和UDP都被拦截时,我们可以用-PO参数发送有IP头中特定协议号的IP数据包,如果没有指定协议,则发送多个用于ICMP,IGMP和IP-in-IP协议。

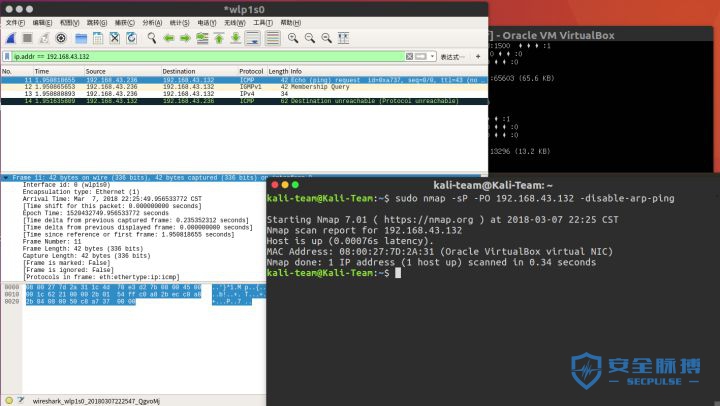

- 在上面抓包可以看出来:

1.发送ICMP Echo到目标主机
2.向目标发送IGMP查询
3.发送IPv4到目标主机
4.收到ICMP Destination unreachable (Port unreachable) 最后一个禁止IP协议扫描



sudo iptables -I INPUT -p ICMP -j DROP sudo iptables -I INPUT -p tcp --tcp-flags ALL ACK --dport 80 -j DROP sudo iptables -I INPUT -p tcp --tcp-flags ALL SYN --dport 443 -j DROP sudo iptables -I INPUT -p udp -j DROP sudo iptables -I INPUT -p IP -j DROP

  • 就是在上一个加上拦截IP协议的就可以了。基本可以拦截很多方式的扫描了。


  • 这个更反人类是吧,那怎么绕呢?

使用NO Ping绕过IP协议

  • 当Ping扫描被拦截就用-PN参数,不用Ping扫描啊,这种方法可以判断主机的状态时up还是down。

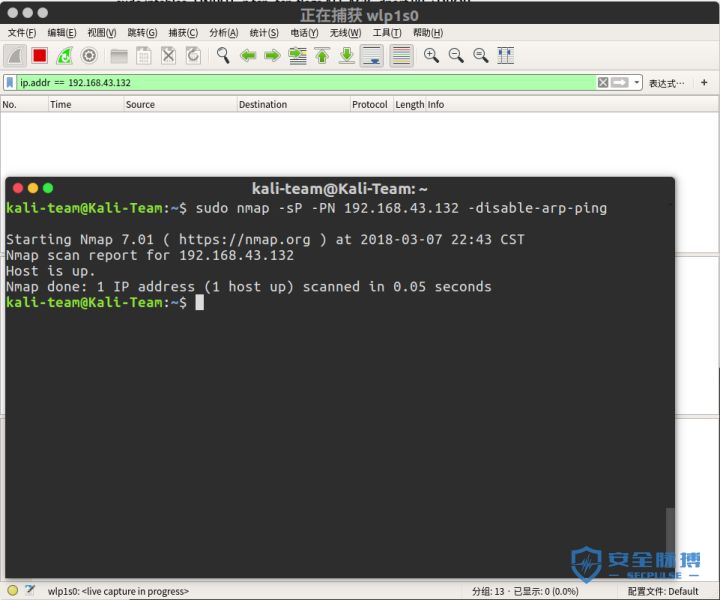

sudo nmap -sP -PN 192.168.43.132 -disable-arp-ping Starting Nmap 7.01 ( https://nmap.org ) at 2018-03-07 22:41 CST Nmap scan report for 192.168.43.132 Host is up. Nmap done: 1 IP address (1 host up) scanned in 0.04 seconds kali-team@Kali-Team:~$


- 发现啥都没有,但是可以看到主机的状态时up的,完了!!!


0x03 后续

  • 写了足足两天,其中docker里的iptables报错问题没解决,后面搭建了一台32位的Ubuntu,凑合用了。

  • Nmap神器不解释,希望能帮到大家,如果哪里讲的不对的话欢迎指正。
